Surface Condenser
발전/석유화학 플랜트의 리더

Condenser

Surface Condenser (복수기)

  • 복수기는 (Surface Condenser) 터빈을 구동 후 배출되는 폐증기를 냉각수를 이용하여 다시 물로 응축시켜 보일러의 급수로 재 공급하고, 터빈 효율을 증대시키는 역할을 한다.
  • SNT 에너지는 다년간 축척해온 기술력을 바탕으로 최적의 설계와 기술경쟁력을 기반으로 전세계 발전산업시장에 복수기 공급을 주도하고 있다.
  • SNT 에너지는 다수 공사의 경험을 토대로 충분한 Engineering 능력 및 효율적인 제작설비를 갖추고 핵심부품인 Tube조관을 포함한 전체 컨덴서 제작능력을 보유하고 있다.
  • 연간 100 shell의 Surface Condenser 생산능력을 보유하고있다.
  • 공랭식 복수기는 (Air Cooled Condenser) 발전플랜트에서 사용되는 공냉식 냉각 설비로, 발전소의 스팀터빈에서 배출되는 증기를 물로 변환시키는 응축 설비다.
  • 공기 냉각방식이 적용된 친환경적인 시스템으로 주로 냉각수의 공급이 어려운 여건의 지역에 설치되고 있다.
  • SNT 에너지는 국외 유수의 공랭식 복수기 업체들과 나란히 경쟁하며, Single Row Condenser (SRC)을 기반으로 경쟁력있는 기술력을 보유하고 있다.
  • 연간 100 Modules 이상의 Air Cooled Condenser 공급능력을 보유하고 있다.

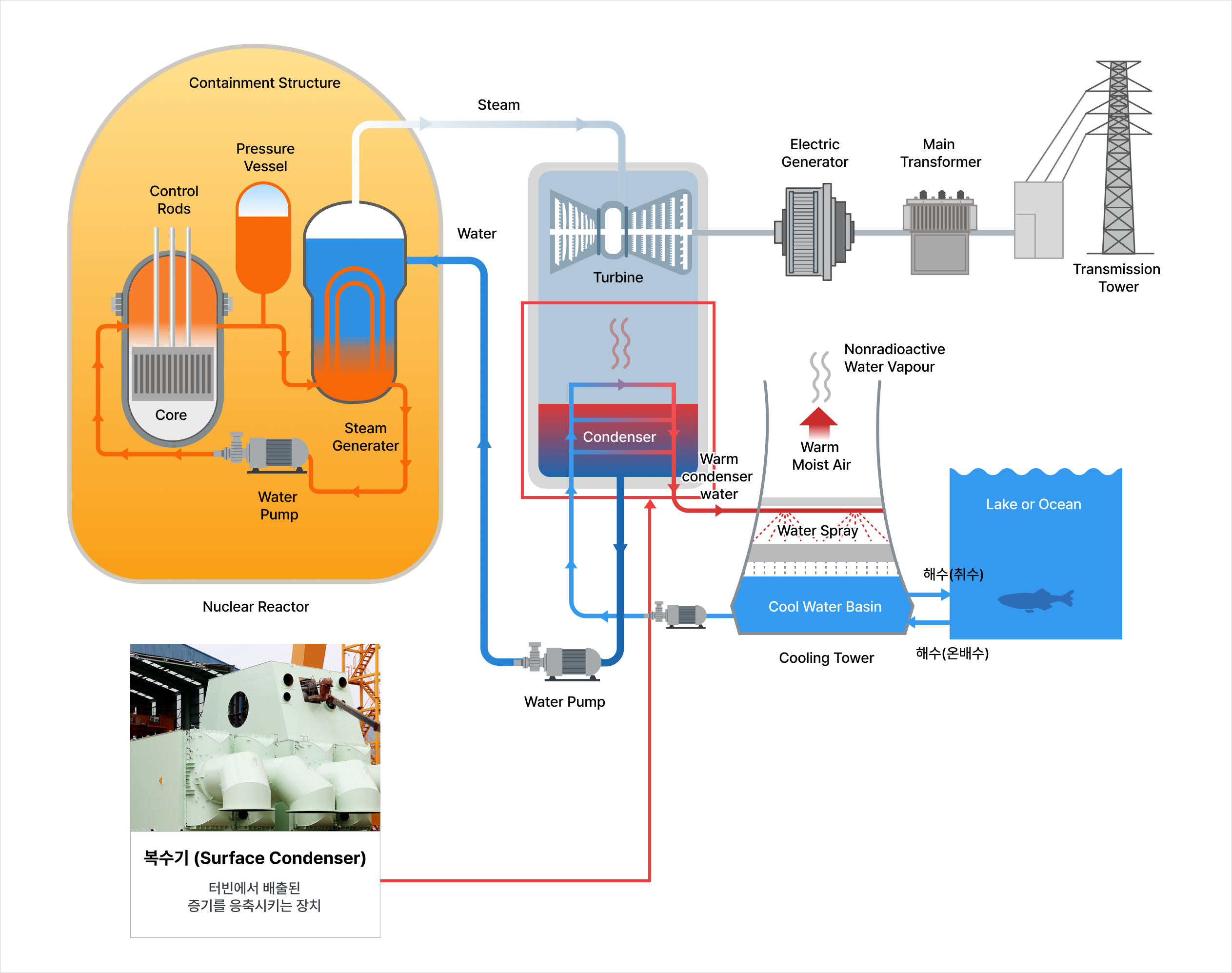

Surface Condenser (복수기) 계통도

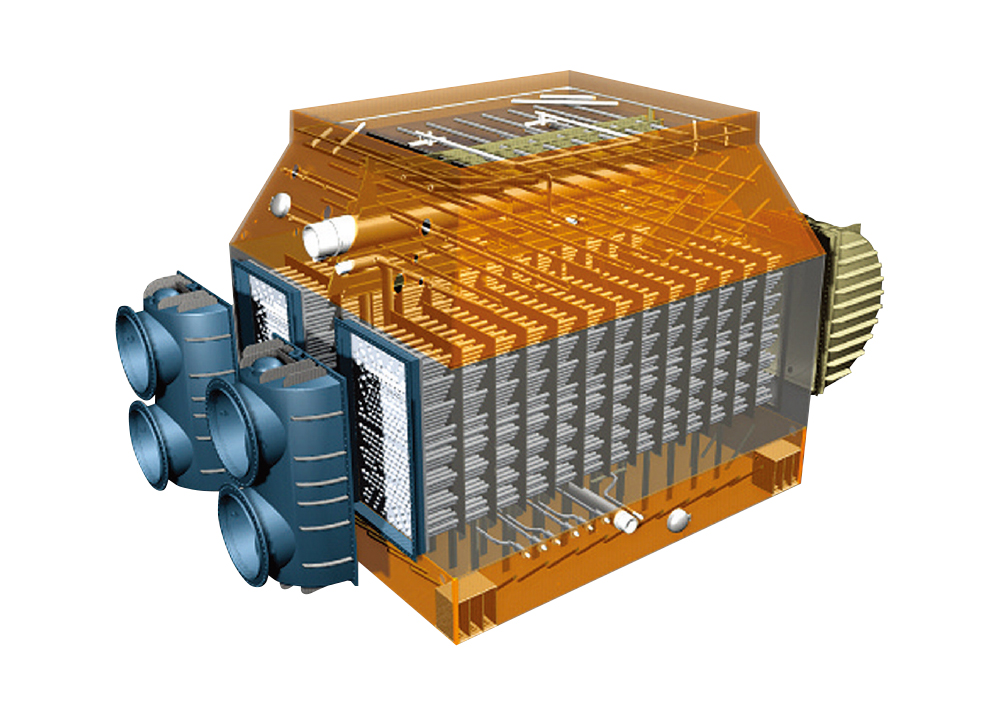

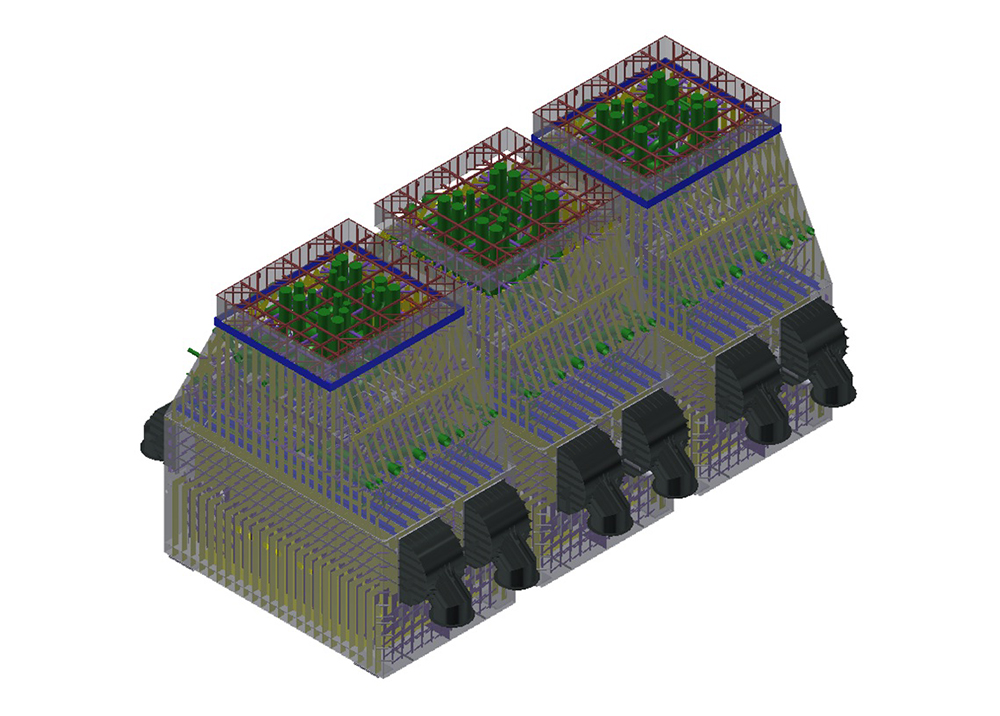

Design

    • Shell Type : Rectangular
    • Number of Shells : Single, Twin, Triple Shell
    • Number Of CW Passes : One or Two Passes (or Per Customers Requirements)
    • Number of Pressure Zones: Single Pressure, Dual or Triple Pressure
    • Type of Tubes : Titanium, copper Alloy, Stainless Steel, Alloyed Stainless Steel
    • Number Of CW Passes : Down-flow, Axial flow, Lateral and Double Lateral Flow Design

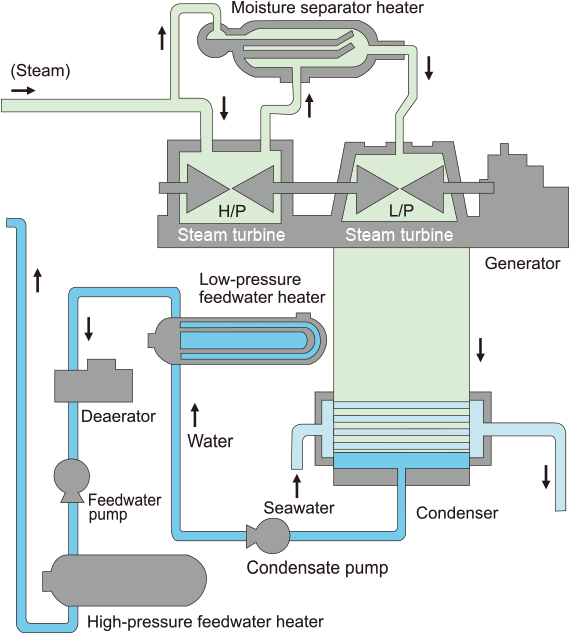

Flow Diagram

사업실적

No. Contractor Customer Project Item (Unit) Q'ty (Shell) Generating Capacity Location Year
1 SNT Energy KOREA HYDRO & NUCLEAR POWER Co., Ltd. SHIN UL CHIN #1,2 2 6 1,400MW KOREA Dec. '12 ~ Mar. '15
2 SNT Energy HYUNDAI Engineering & Construction Co., Ltd. Termotasajero 2 161.6MW Coal Fired Power Plant 1 1 161.6MW Colombia Nov. '12 ~ Nov. '13
3 SNT Energy HYUNDAI Heavy Ind. Co., Ltd. Jeddah South Power Plant Stage-1 4 8 2,640MW Saudi Arabia May. '13 ~ Oct. '14
4 SNT Energy HYUNDAI Heavy Ind. Co., Ltd. Shuqaiq Steam Power Plant 4 8 2,640MW Saudi Arabia Jan. '15 ~ Jul. '15
5 SNT Energy Foster Wheeler Yanbu #3 5 5 2,500MW Saudi Arabia Mar. '15 ~ Nov. '15
6 SNT Energy SK E&C Goseong Hai Thermal Power Plant 2 4 2,080MW KOREA Dec. '17 ~ Jun. '19
